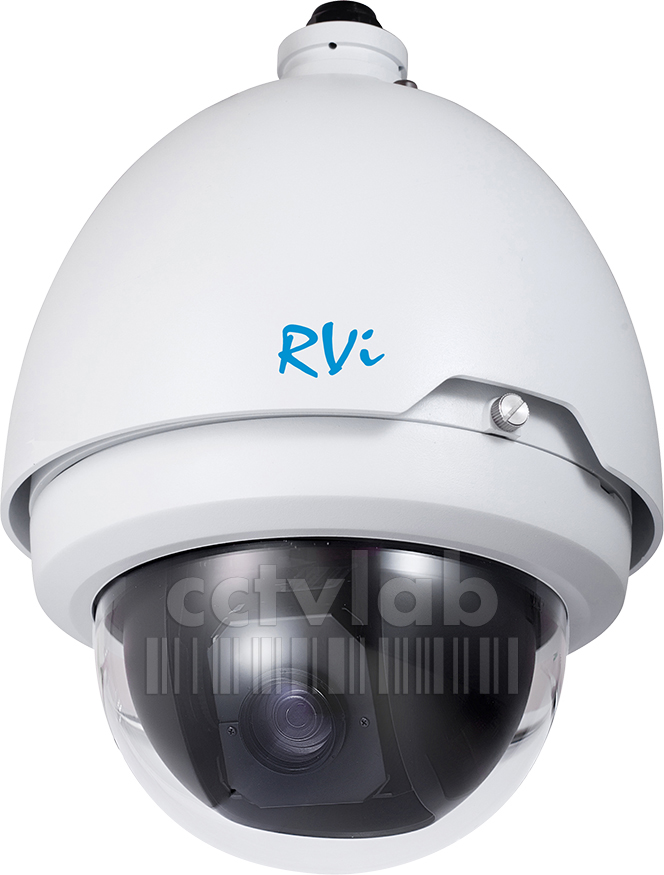

Уличная PTZ-видеокамера RVi IPC52DN20

Участник нашего сегодняшнего обзора – уличная скоростная 2-мегапиксельная PTZ-камера IPC52DN20 марки RVi. При очень невысокой розничной цене камера привлекательна благодаря заявленным производителем характеристикам. Среди них широкий диапазон рабочих температур, 20-кратный зум, высокое разрешение, поддержка формата кодирования H.264 High Profile и высококачественная матрица SONY Exmor.

Визуальная оценка конструкции и комплекта поставки

ВидеомодульIP-камеры IPC52DN20 закреплен в корпусе для транспортировки и закрыт прозрачным куполом. Перед установкой фиксирующие элементы требуется удалить. IP-камера IPC52DN20 отличается хорошо продуманной конструкцией. Сборка осуществляется за несколько минут.

Отверстие в куполе камеры защищено гермовводом, что особенно важно для уличной IP-камеры.

В комплекте с камерой поставляются кронштейн и блок питания, а также подробная инструкция по установке. Настройка и управление IP-камерой через веб-интерфейс не вызывают проблем.

В рамках проекта «Крайний север» проведены климатические испытания RVi IPC52DN20. Для тестирования были выбраны максимальные значения параметров кодирования: разрешение 1920x1080 (Full HD) при 25 к/с и формат H.264 High Profile. Питание было организовано от штатного источника переменного напряжения 24 В.

Тестирование проводилось в два этапа:

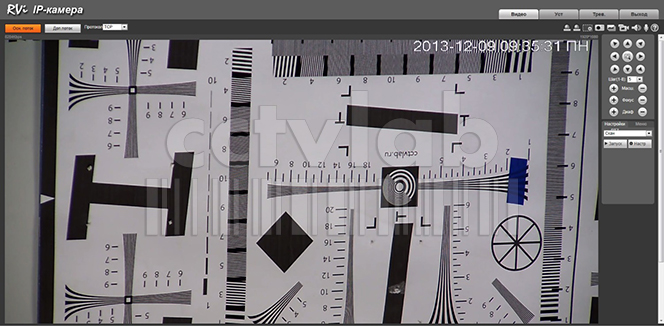

1. Определение основных параметров. При нормальной температуре и искусственном ярком свете, приближенном к дневному (200-400 Лк), была определена разрешающая способность, точность позиционирования и время фокусировки.

2. Климатические исследования. При пониженных температурах (в камере КТХ) и изменяющемся освещении проверены некоторые заявленные производителем характеристики:

температурная граница работоспособности , в рамках которой камера продолжает работать без сбоев, нарушающих ее основную функцию - наблюдение за установленными объектами;

точность позиционирования, время фокусировки. Определена зависимость энергопотребления от температуры воздуха окружающей среды.

Основные параметры

Камера отличается высоким разрешением и наличием High Profile для формата кодирования H.264. При этом оптическая система с разрешающей способностью 2000 линий позволяет полностью использовать возможности цифровой матрицы при любом положении видеомодуля и зуме.

За весь период тестирования (42 часа) точность позиционирования оставалась в пределах допустимого: отклонение составило не более 0,1°. Однако, для определения реальной стабильности данного параметра необходимы гораздо более продолжительные тесты, измеряемые днями и даже неделями.

Соотношение углов обзора является наиболее важной характеристикой для потребителя, определяющей непосредственно значение «увеличения» изображения при зуммировании. Для IPC52DN20 зум, указанный производителем, меньше фактического. Возможно, это ограничение вызвано управляющими механизмами.

Невысокая скорость фокусировки при обходе по туру вероятно является результатом того, что камера сначала переходит в предустановленную позицию и только потом фокусируется.

Результаты климатических исследований

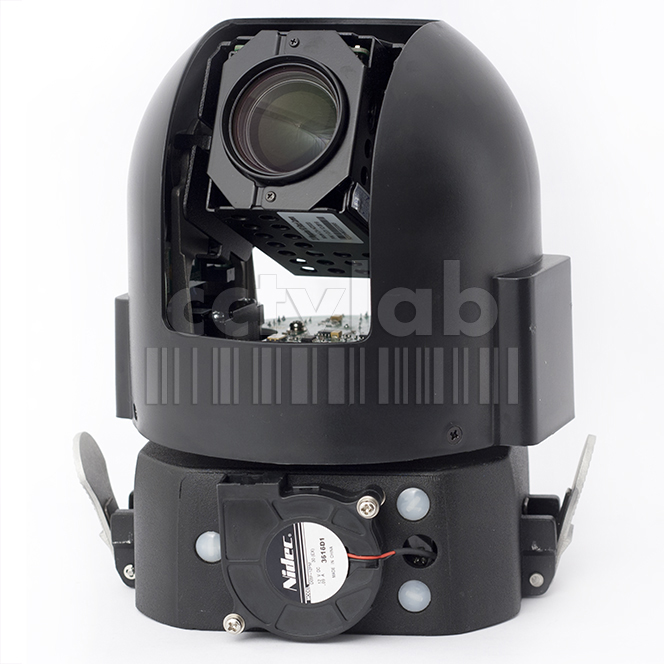

Система обогрева IPC52DN20 организована при помощи четырех резисторов-нагревателей и центробежного вентилятора, направляющего разогретый воздух на прозрачный купол. При температуре окружающей среды -40°С система обогрева переходит в режим постоянного включения. При этом керамические резисторы сильно перегреваются. Со временем снижение мощности нагревательных элементов может стать причиной таких побочных эффектов, как запотевание, обледенение, снижение надежности получения изображения с камеры в различных, реальных погодных условиях, в том числе околограничных с критическими.

В целом данная камера показала высокую эффективность обогрева по сравнению с конкурентами (при потреблении всего 37 Вт система обогрева разогревает купол до -24° при температуре окружающей среды -40°С).

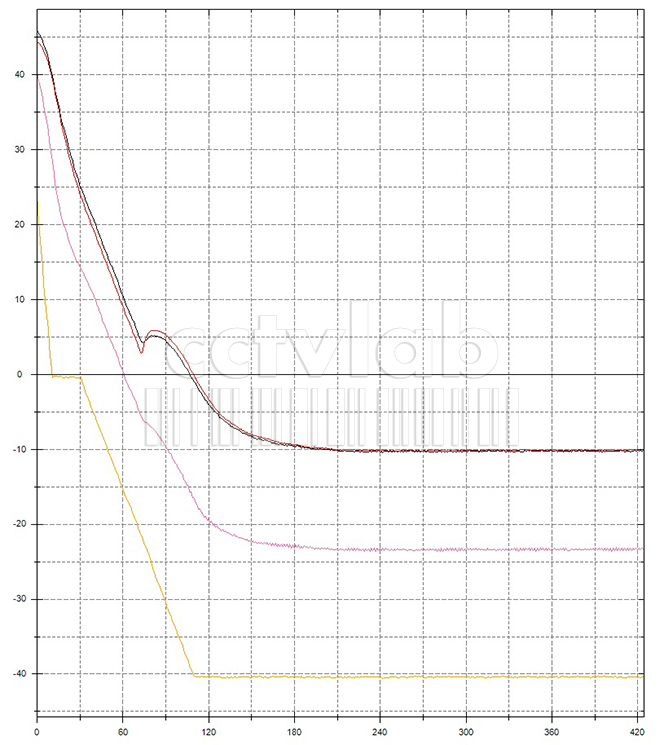

В ходе климатических исследований получены графики температур:

красный – температура нагревательного элемента
черный – температура на плате внутри камеры
фиолетовый – температура внутренней части купола напротив видеомодуля
желтый – температура окружающей среды
